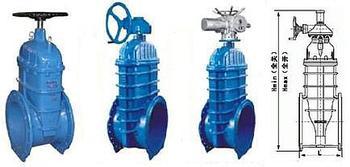

弹性座封闸阀
上海冠隆阀门机械有限公司生产的弹性座封闸阀，Z45X弹性座封闸阀可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。
一、产品概述：
上海华立电站阀门有限公司生产的弹性座封闸阀，可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。
二、主要零件材料：
|
零件名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
阀杆 |
不锈钢 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
电动头 |
|
三、主要技术参数：
公称压力：1.0～2.5MPa
公称通经：50～600mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T17241.6 GB9113
试验标准：GB13927 AP1598
四、主要外形连接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1360 |
1550 |
1610 |
1900 |
1938 |
2120 |
