不锈钢闸阀

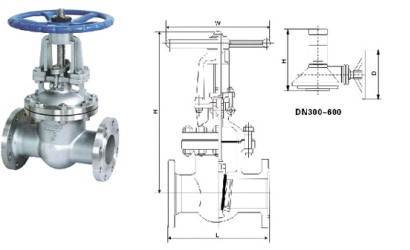

上海冠隆阀门机械有限公司生产的不锈钢闸阀,Z41W不锈钢闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
一、应用规范:
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JBT79-94
4、阀门检查和试验按GB13927
二、性能规范：
|
型号 |
公称压力 |
实验压力 |
工作温度(℃) |
适用介质 |
||
|
强度(水)(MPa) |
密封(水)空气 |
低压密封空气(MPa) |
||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸类 |
||||||
|
ACETICACID |
||||||
|
醋酸类 |
||||||
|
NITRICACID |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
三、主要零件材质：
|
阀体阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
四、1.6MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
|
尺寸 |
DN |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
mm |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
|
W |
mm |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
五、2.5MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
|
尺寸 |
DN |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
mm |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
|
W |
mm |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
六、4.0MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
280 |
310 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
|
尺寸 |
DN |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
|
W |
mm |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
七、6.4MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
320 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
|
W |
mm |
120 |
120 |
140 |
160 |
200 |
240 |
280 |
320 |
|
尺寸 |
DN |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
mm |
500 |
614 |
674 |
818 |
970 |
1145 |
1280 |
1450 |
|
W |
mm |
360 |
400 |
400 |
450 |
560 |
640 |
800 |
800 |
八、10.0MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
970 |
|
W |
mm |
120 |
120 |
160 |
180 |
240 |
280 |
320 |
360 |
400 |
450 |
560 |
640 |
720 |
九、16.0MPa主要连接尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
190 |
210 |
230 |
240 |
300 |
340 |
390 |
450 |
525 |
600 |
750 |
|
H |
mm |
175 |
180 |
210 |
230 |
350 |
359 |
373 |
435 |
500 |
614 |
674 |
818 |
|
W |
mm |
120 |
120 |
140 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 |
450 |
