不锈钢内螺纹闸阀
上海冠隆阀门机械有限公司生产的不锈钢内螺纹闸阀，Z15W不锈钢内螺纹闸阀1、 公称压力：2.5MPa 2、适用温度范围：-20～232℃～350℃ 3、适用介质：水、油、气及某些腐蚀性液体（W.O.G） 4、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
一、产品概述：
1、产品特征：
2、公称压力：2.5MPa
3、适用温度范围：-20～232℃～350℃
4、适用介质：水、油、气及某些腐蚀性液体（W.O.G）
5、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
二、主要外形尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |

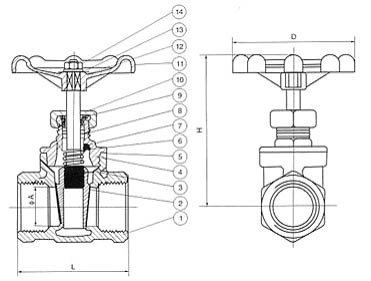

三、结构图：
四、主要零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
闸板 |
不锈钢CF8M/CF8 |
|
3 |
阀杆 |
不锈钢SS316/304 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢SS304 |
|
7 |
阀杆架 |
不锈钢SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不锈钢SS304 |
|
10 |
填料压盖螺母 |
不锈钢SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢SS304 |
|
14 |
手轮螺母 |
不锈钢Ss304 |
